Техновектор 7202 T 5 A Стенд сход-развала с 3D-датчиками (двухкамерный)

Стенд сход развала 3D Техно Вектор 7202 T 5 A - это двухкамерный стенд, с разрешением камер 5Мп, который используется для организации поста сход-развала на яме или подъемнике. В зависимости от комплектации, поставляется с различными компьютерными стойками.

Особенности программного обеспечения Техно Вектор 3D

• Постоянная обработка данных и отображение измеренных параметров на экране
• Цветовая индикация делают работу на расстояние более легкой
• Автоматическая оценка измеряемых параметров на соответствие заданных параметров
• Бесплатное обновление базы данных на весь период использования стенда ( требуется предварительная регистрация)
• База данных включает в себя информацию по более  чем 40.000 автомобилей
• Обучающие материалы и видео для работы на стенде и правильной регулировки сход-развала
• Уменьшение измерительной высоты благодаря применению технологии "WideScope"
• Составление отчетов по клиентам за любой промежуток времени
• Распечатка данных
• Работает на  базе Windows 7

Стенд сход развала 3D Техно Вектор 7202 T 5 A - это двухкамерный стенд, с разрешением камер 5 Мп, который используется для организации поста сход-развала на яме или подъемнике. В зависимости от комплектации, поставляется с различными компьютерными стойками.

Особенности программного обеспечения Техно Вектор 3D

• Постоянная обработка данных и отображение измеренных параметров на экране.
• Цветовая индикация делают работу на расстояние более легкой.
• Автоматическая оценка измеряемых параметров на соответствие заданных параметров.
• Бесплатное обновление базы данных на весь период использования стенда ( требуется предварительная регистрация).
• База данных включает в себя информацию по более  чем 40 000 автомобилей.
• Обучающие материалы и видео для работы на стенде и правильной регулировки сход-развала.
• Уменьшение измерительной высоты благодаря применению технологии "WideScope"
• Составление отчетов по клиентам за любой промежуток времени.
• Распечатка данных.
• Работает на  базе Windows 7





Стенд позволяет произвести измерение след. параметров:

• Для передней и задней оси


  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес;
  • углы симметрии осей.





• Для передней оси (управляемые колеса)


  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.

Варианты комплектации стенда Техно Вектор 7202 T 5 A

Наименование	Стенд  развал-схождения  Техно Вектор  7202 K 5 A   589 500	Стенд  развал-схождения  Техно Вектор  T 7202 K 5 A   603 970	Стенд  развал-схождения  Техно Вектор  V 7202 K 5 A   614 100
Компьютерная стойка	Light	Серия Т	Серия V
Применяемость	Яма или подъемник
Кол-во камер	2 по 5Мп
Система машинного зрения	+
Электронный блок	+
Мишени с градиентным рисунком 4 шт.	+
Самоцентрирующийся колесный адаптер (захват) 4 шт.	+
Стопор руля	+
Круги поворотные 2 шт	+
Приемник пульта дистанционного управления	+
Пульт дистанционного управления	+
Руководство по эксплуатации	+
Струйный цветной принтер	+

	Балка из алюминиевого профиля  Исключается возможность изменения  геометрии балки из-за перепада  температуры, вам не придется  перекалибровывать стенд  каждый сезон.		Дистанционное управление  Возможность выполнять основные  функции программы на расстояние  до 10 м с помощью дистанционного  пульта.  .		5 мегапиксельные камеры  Скорость работы стенда  увеличивается на 70%.  WideScope. Диапазон видимости  камер от 300 до 2000 мм.  .
	Мощный компьютер  В комплекте с програмнным  обеспечением «Техно вектор 7»  присутствует монитор,  цветной принтер, клавиатура  и мышь.		Мобильная тумба  Тумба V-серии, с пленочной  клавиатурой на корпусе  (на панель вынесены кнопки  для быстрой работы с  программой).		Ударопрочные мишени  Мишени с градиентным рисунком  располагаются на  самоцентрирующихся колесных  адаптерах с широким диапазоном  размеров колесных дисков.

Программное обеспечение «Техно вектор 7» – это:

• Самая большая в мире база данных: более 45.000 автомобилей в базе данных стенда
• Расширенная справочная система
• Анимации, по регулеровке узлов подвески. Текстовая информация об особенностях автомобилей. Реальные фотографии с графическими подсказками.
• Голосовые подсказки оператору в режиме реального времени
• Измерение геометрии подвески кузова
• CRM - система
• База данных всех клиентов и мастеров, кто их обслуживал.





Расширенные возможности системы управления отчетами «Техновектор 7»

Шапка отчета

Отчет показывает дату и время регулировки, в также ФИО мастера, кто работал с этим клиентом.

Данные заказчика, включая номер телефона, номер автомобиля и его VIN.

Точная спецификация автомобиля (Страна производитель, марка, модель, кузов, тип подвески, объем двигателя, размер колес) – всего в базе более 45 000 автомобилей.

Брендирование отчета – вы можете указать название, адрес и логотип автосервиса.

Результаты работы

В таблице выводятся нормативы регулируемых параметров, а также их начальное (до регулировки) и конечные (после выполненных работ) значения. Для более легкого восприятия информации рядом со значениями есть цветные индикаторы, которые показывают в допуске сейчас значения или нет.

Отчет о геометрии подвески кузова 3D стенд отличается от CCD датчиковых стендов возможностью определить положение колес в пространстве, что позволяет ему делать измерение «геометрии подвески». Стенд переводит в метрическую (линейную) и угловую системы координат всю информацию о состоянии геометрии подвески: размеры колесных баз и их разность, смещения переднего и заднего мостов, ширина передней и задней колеи и их смещение друг относительно друга, а также смещение центральной линии относительно нуля.

Настраиваемый отчет Блок дополнительное сообщение можно использовать по своему усмотрению. Можно указать рекомендации заказчику по покупке запчастей или дополнительным ремонтным работам. В случае аварийного состояния автомобиля можно с человека взять расписку на отчете, о том, что автомобиль использовать опасно, и автосервис ответственности за жизнь клиента не несет.

Настраиваемые отчеты также позволяют исключать нерегулируемые параметры из печати, чтобы избежать спорных ситуаций с клиентом.

Технические характеристики стенда Техно Вектор 7202 T 5 A

Особенности стендов «Техно вектор 7»

​

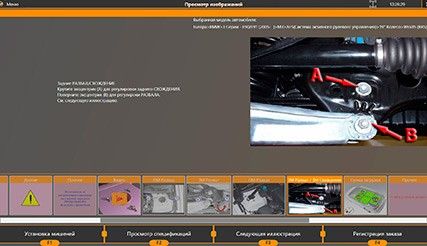

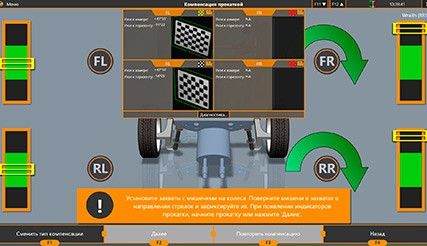

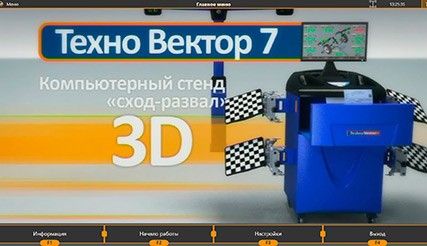

Главное меню	Просмотр информации из базы данных	Установка мишеней

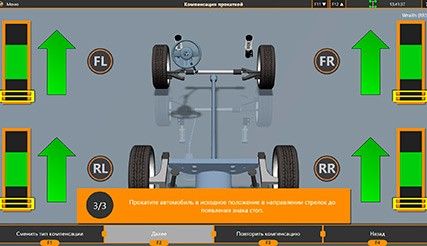

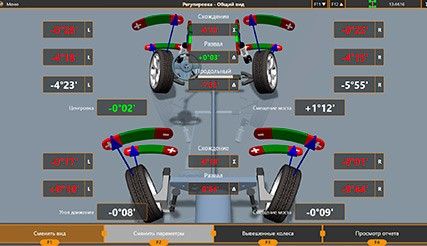

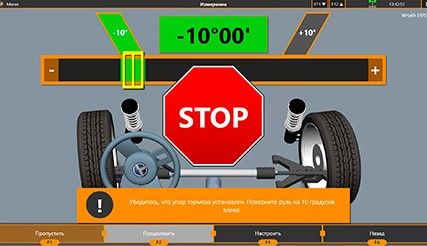

Режим измерений. Измерение кастера	Процедура компенсации биения дисков методом прокатки	3D режим регулировки. Весь автомобиль

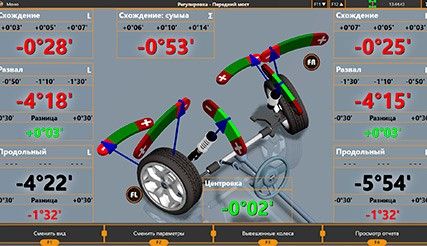

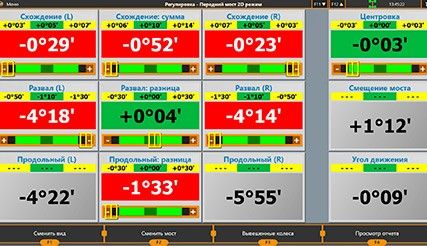

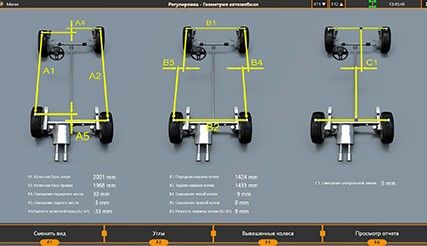

3D режим регулировки. Передняя ось	2D режим регулировки. Весь автомобиль	Геометрия подвески

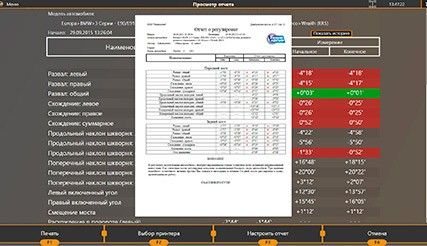

Вывод отчета о регулировке на печать
